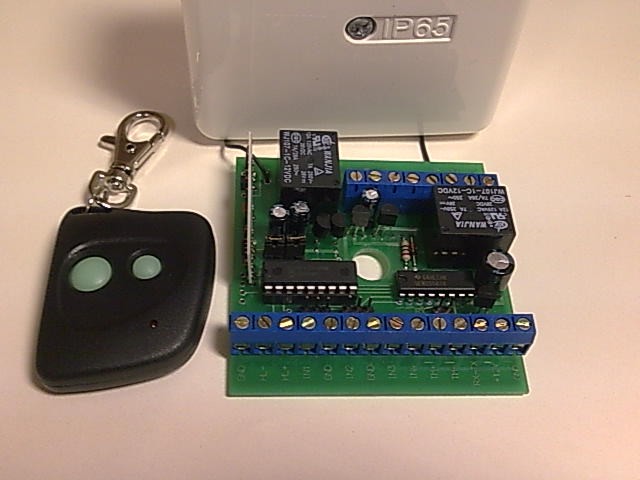

Модуль
“ТРЕК-1.02.002 предназначен для беспроводного
управления исполнительными устройствами
(электрические замки, ворота, шлагбаумы и т.п.) с помощью
радиобрелоков. Устройство может быть также
использовано в качестве тревожной кнопки и как самостоятельная охранная
система.
В состав модуля входят два независимые канала, каждый их
которых может работать в двух режимах - «дистанционное
управление» и
«сигнализация». Для каждого канала предусмотрены
восемь настроек типа и
длительности выходного сигнала – семь фиксированных
длительностей включения
реле канала (на
1-3-5-10-20-60-120
секунд) и переключение реле канала («триггер»).
Управление первым каналом осуществляется кнопкой радиобрелока и ключами
Dallas.
Управление вторым каналом осуществляется второй
кнопкой радиобрелока. На дополнительном выходе управления OUT
при
нарушении зон охраны в режиме
«сигнализация» формируется
сигнал
длительностью 20 секунд для управления дополнительными устройствами
(например,
пейджером).
Технические
характеристики.
Режимы
работы модуля.
Установка
и подключение.
Настройка
модуля.
Эксплуатация
модуля.
Технические
характеристики.
|
Напряжение
питания, Вольт
постоянного тока
|
10.5
- 14
|
|
Ток
потребления в ждущем
режиме, мА
|
не
более 20
|
|
Ток
потребления в активном
режиме, мА
|
не
более 100
|
|
Количество
независимых
каналов управления
|
2
|
|
Нагрузочная
способность
выходов управления, А
|
15
|
|
Коммутируемое
напряжение,
Вольт
|
не
более 60
|
|
Нагрузочная
способность
выхода OUT,
мА
|
не
более 500
|
|
Тип
применяемых брелоков
|
Keelog/ AX5326
|
|
Количество
кодов брелоков в
памяти модуля
|
до 400
(KeeLog)
|
|
Разрядность
кодового слова
|
26 /64 бит
|
|
Дальность
действия, метров
|
50-100
|
|
Тип
источника питания брелока
|
батарея А23
|
|
Номинальный
срок службы
батареи
|
6 месяцев
|
|
Количество
кодов ключей Dallas в памяти модуля
|
до
700
|
|
Диапазон
рабочих температур
|
-30 … +65 СО
|
Режимы
работы модуля "дистанционное управление"- "сигнализация".
- Каждый
канал настраивается отдельно при помощи перемычек 1 и 2 на плате
модуля.
Наличие перемычек (заводская установка) определяет режимы работы
первого и
второго каналов, как «дистанционное управление».
- Для
перевода первого канала
управления в режим
«сигнализация» удалите перемычку 1 на плате.
- Для
перевода первого канала
управления из режима
«сигнализация» в режим «дистанционное
управление» поставьте перемычку 1 на плате. Перевод
из режима «сигнализация» возможен
только, когда канал снят с охраны.
- Аналогично
с помощью перемычки 2 настраивается режим работы второго канала.
Установка
и подключение.
- Смонтируйте
модуль.

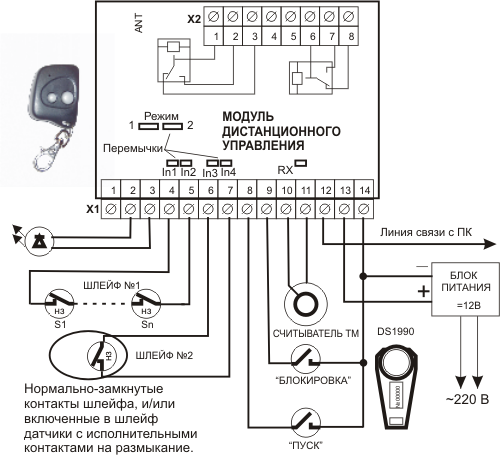

- Выполните
соединения согласно схем
подключения.
- Включите
питание.
|
№
|
Наименование
|
Назначение
|
|
1 Х1
|
GND
|
Общий (масса)
|
|
2 Х1
|
HL-
|
Выход СДИ
«-»
|
|
3
Х1
|
HL+
|
Выход СДИ
«+»
|
|
4 Х1
|
IN1
|
Вход «блокировка»*
/ шлейф №1 первого канала
|
|
5
Х1
|
GND
|
Общий (масса)
|
|
6 Х1
|
IN2
|
Вход «пуск»*
/ шлейф №2 первого канала
|
|
7 Х1
|
GND
|
Общий (масса)
|
|
8 Х1
|
IN3
|
Вход «блокировка»* /
шлейф №1 второго канала
|
|
9 Х1
|
IN4
|
Вход «пуск»*
/ шлейф №2 второго канала
|
|
10 Х1
|
TM+
|
Вход считывателя ТМ
|
|
11 Х1
|
TM-GND
|
Общий (масса)
|
|
12 Х1
|
RX-TX
|
Системный вход-выход
|
|
13 X1
|
+12V
|
Вход
питания модуля +12 Вольт
|
|
14 Х1
|
GND
|
Общий
(масса)
|
|
1 Х2
|
P1 CENTR
|
Центральный контакт реле
первого канала
|
|
2 Х2
|
P1 N/OP
|
Нормально разомкнутый
контакт реле
1-ого канала
|
|
3 Х2
|
P1 N/CL
|
Нормально замкнутый контакт
реле
1-ого канала
|
|
4 Х2
|
OUT+
|
Дополнительный выход
управления
|
|
5 Х2
|
GND
|
Общий (масса)
|
|
6 Х2
|
P2 CENTR
|
Центральный контакт реле
второго канала
|
|
7 Х2
|
P2 N/OP
|
Нормально
разомкнутый
контакт реле
2-ого канала |
|
8 Х2
|
P2 N/CL
|
Нормально замкнутый контакт
реле
2-ого канала
|
* - в
режиме «дистанционное управление»
Настройка
модуля.
Для
настройки модуля выключите питание, отсоедините входы
IN1…IN4,
RX-TX,
снимите перемычки 1 и 2, и
отключите нагрузку от силовых выходов.
Установите
перемычку между клеммами RX-TX и +12В и
включите питание. Включение светодиодного
индикатора (СДИ) подтверждает переход модуля в режим настройки.
Выполните
запись кодов и настройку длительности выходных сигналов для каждого
канала.
Настройка
первого канала.
Настройка
второго канала.
Для
выхода из режима настройки снимите перемычку с клемм RX-TX и +12В.
|
|
