увеличить

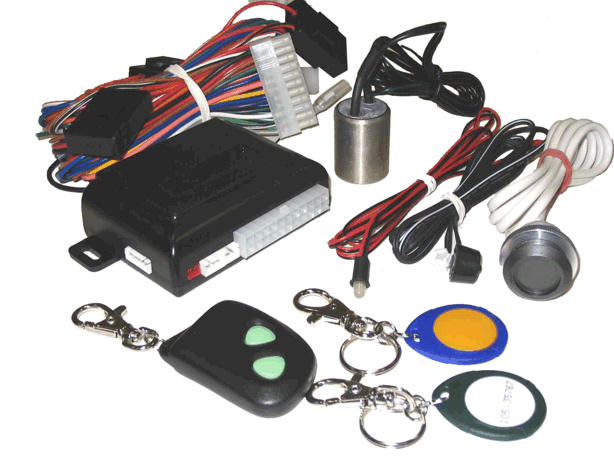

Модель Expert-LX комплектуется Proximity-считывателем и транспондерами для реализации дополнительных охранных и сервисных функций - принудительное управление встроенным иммобилайзером с помощью бесконтактных транспондеров-брелоков.
Технические параметры.
Режимы работы.
Установка и подключение.
Программирование системы с ПК.
Технические параметры.
Брелок-передатчик
Дальность действия          до 20 метров
Источник питания              батарея 12 В (тип А-23)
Ресурс  батареи         не  менее 6 месяцев
  Считыватель Proximity
  Дальность действия     2-4 см
  Рабочая частота     125 кГц
Электронный блок:
Напряжение питания           10,5 – 15 В
Ток потребления в режиме охраны     не более 20 мА
Диапазон рабочих температур    -30...+50 град С
Нагрузочная способность
выходов 12,13  указателей поворота   не более 7,5  А
Нагрузочная способность
выхода 2 сирены                    		 не более 2 А
Нагрузочная способность выходов 3, 4, 5    не более 0,5А
Нагрузочная способность выходов
центрального замка                             		 не более 15 А
Длительность сигнала управления
стеклоподъемниками /пейджером  (выход 4)		 1 - 250 сек.
Длительность сигнала управления
дополнительным каналом (выход 5)
 0,5 - 33 сек.
  Длительность сигнала управления
  центральным замком
0,8 или 4 сек
Режимы работы.
Постановка на охрану.
Бесшумная постановка на охрану.
Постановка на охрану с заведённым двигателем.
Аварийная постановка на охрану кнопкой VALET.
Защита автомобиля в режиме "охрана".
Регулировка чувствительности вибродатчика.
Отключение/подключение датчика в режиме "охрана".
Снятие с охраны.
Бесшумное снятие с охраны.
Снятие с охраны аварийной кнопкой VALET.
Режим "паника".
Функция "антикарджек".
Включение дополнительного канала управления.
Установка и подключение.

ВНИМАНИЕ! Убедитесь в полной исправности электрооборудования автомобиля. Неисправности  электрооборудования  могут  стать  причиной неустойчивой работы охранной системы и вывести ее из строя. Особое внимание обратите на  плотность электролита в аккумуляторе (нормальная плотность - 1.27) и    напряжение бортовой сети  (12 - 13.8 В). Во избежание короткого замыкания установку  системы  рекомендуется проводить при отсоединенном аккумуляторе. Избегайте установки компонентов системы вблизи сильно нагревающихся агрегатов.Убедитесь  в  нормальной  работе концевых выключателей и включении лампы освещения салона при открывании дверей.  Неисправности в цепях освещения салона могут привести к ложным срабатываниям системы или нарушениям охранных функций.
  • Установите вибродатчик при помощи хомута и винта-самореза в салоне автомобиля вертикально (выводами вверх) на одну из боковых стоек кузова.
  • Закрепите электронный блок.  Для  увеличения   дальности приема  антенный провод должен быть расположен горизонтально на расстоянии не менее 5 см от металлических частей кузова  автомобиля  и электропроводки.
  • Смонтируйте светодиодный индикатор на приборной панели так, чтобы он был хорошо виден снаружи.
  • Установите кнопку Valet  и Proximity- считыватель в скрытом для глаз, но доступном месте.
  • Выполните соединения согласно Схеме подключения.
  • Убедитесь в правильности выполненных соединений и  подсоедините аккумулятор.

Программирование системы с ПК.
 Система поставляется со следующими заводскими установками:
  • Выход 4 – пейджер с длительностью сигнала управления 10 сек.
  • Выход 5 – дополнительный канал управления с длительностью сигнала управления 1 секунда.
  • Аварийная кнопка  Valet отключена (код 00).
  • Блокировка зажигания без цикла неисправности системы запуска двигателя.
  • Длительность сигнала управления центральным замком 0,8 секунды.

Программное обеспечение поставляется в распакованном виде и копируется на жесткий диск компьютера.  Блок охранной системы подключается к источнику питания + 12 Вольт и к COM порту компьютера при помощи специального интерфейсного кабеля (который не входит в комплект поставки).После запуска программы (файл Expert.exe) определяются возможные для подключения COM порты компьютера. Необходимо выбрать порт связи и нужную функцию из меню.
Для записи новых брелоков в память системы необходимо запустить соответствующую процедуру удаления ключей, выключить питание системы и вновь включить питание. Нажатием кнопки ON/OFF  (до однократного звукового сигнала подтверждения) вводится код первого брелока. Вторичным нажатием кнопки ON/OFF  (до двукратного звукового сигнала подтверждения) подтверждается введенный код. Аналогично вводятся коды остальных брелоков. Трехкратный звуковой сигнал свидетельствует об ошибке записи кода.
В разделе «Настройка режимов» параметры работы дополнительных каналов управления, блокировки зажигания и центрального замка, а также чувствительность вибродатчика.
